Description

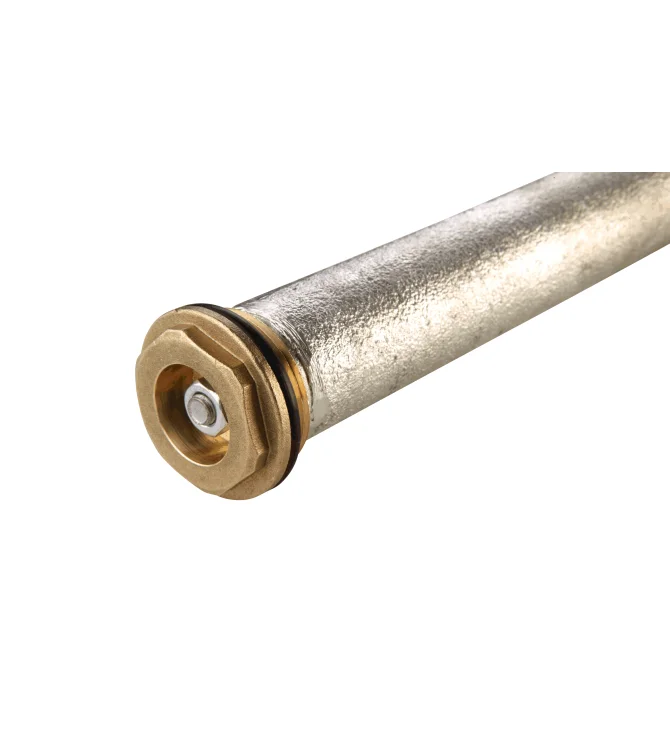

Zbiorniki są wykonane z blachy stalowej pokrytej wewnątrz warstwą specjalnej, wysokotemperaturowej emalii ceramicznej, która tworząc szklistą powłokę chroni je przed korozją. Dodatkowym zabezpieczeniem antykorozyjnym zbiorników jest anoda magnezowa, której działanie opiera się na różnicy potencjałów elektrochemicznych materiału zbiornika i anody.
Izolacja termiczna wymiennika wykonana jest z pianki polistyrenowej.
Kolor: niebieski
| Typ | J.m. | WGJ-S 220 FIT |
| Pojemność użytkowa zbiornika | dm³ | 212 |
| Powierzchnia wymiennika | m² | 1,1 |
| Pojemność wężownicy | dm³ | 6,4 |
|
Wydajność c.u.w. 80/10/45°C 70/10/45°C 60/10/45°C |
l/h |
629 526 378 |
|
Moc grzewcza 80/10/45°C 70/10/45°C 60/10/45°C |
kW |
25,6 21,4 15,4 |
|
Wydajność c.u.w. 80/10/60°C 70/10/60°C |
l/h |
354 227 |
|
Moc grzewcza 80/10/60°C 70/10/60°C |
kW |
20,6 13,2 |
| Przepływ wody grzewczej w wężownicy | m³/h | 1,8 |
| Strata ciśnienia | mbar | 40 |
| Parametry pracy zbiornika |
Maksymalne ciśnienie i temperatura robocza pr = 0,6 MPa tr = 80°C |
|
| Parametry czynnika grzewczego |
Maksymalne ciśnienie i temperatura robocza pr = 0,6 MPa tr = 100°C |
|
| Rodzaj zbiornika | stalowy pokryty wewnątrz emalią ceramiczną | |
| Rodzaj obudowy zewnętrznej | tworzywo typu skay | |
| Izolacja termiczna | 70 mm pianki polistyrenowej | |
| Straty postojowe(PS)** | W | 53 |
| Klasa efektywności energetycznej | B | |
| Masa ogrzewacza | kg | 65 |
| Typ | J.m. | WGJ-S 220 FIT | ||
| Pojemność magazynowa | dm³ | 212 | ||
| Wysokość | izolacja PS | H | mm | 1400 |
| izolacja PUR | 1380 | |||
| Maksymalna wysokość przy pochyleniu | izolacjaPS | H* | mm | 1545 |
| izolacjaPUR | 1520 | |||
| Średnica | izolacjaPS | D | mm | 650 |
| izolacjaPUR | 630 | |||
| Zimna woda użytkowa | A | mm | 360 | |
| ZW | ¾” | |||
| Ciepła woda użytkowa | l | mm | 1080 | |
| CW | ¾” | |||
| Zasilanie wodą grzewczą | E | mm | 650 | |
| WE | 1″ | |||
| Powrót wody grzewczej | B | mm | 280 | |
| WY | 1″ | |||
| Cyrkulacja | F | mm | 690 | |
| RC | ¾” | |||
| Mufa czujnika temperatury zamknięta | C | mm | 470 | |
| G | mm | 890 | ||
| CT | ½” | |||
| Mufa grzałki | K | mm | 800 | |
| MG | 1½” | |||
| Mufa termometru | L | mm | 1020 | |
| RT | 1½” | |||
| Anoda magnezowa | ØxL | 40 x 240 | ||
| AN | 2″ | |||
| Rurka kapilary zamknięta | N | mm | 325 | |
| K | mm | 810 | ||
| RK | ½” | |||
| Wyczystka | W | 2″ | ||
| M | mm | 310 | ||
| Spust | S | mm | 100 | |
| ZS | ¾” |
